国产精品--色哟哟I五月天男人天堂I亚洲久草I午夜黄色网I久操这里只有精品I少妇一级淫片免费放中国I成人av社区I国产原创视频I国产精品自拍网I日日夜夜免费视频I亚洲精品美女在线观看I中文字幕av有码I日韩手机视频I国产精品成人无码专区I久久久网I少妇姐姐I精品自拍avI看av网址I草久久网I奇米影视欧美I性欧美xxx性护士猛天美传媒I爱爱一级I天堂av.comI国产91免费看I国产激情久久久I国产九色视频

陽極泥是在電解過程中，陽極失去電子后溶解進入溶液，但是陽極上的不活潑雜質不失去電子，而是以小顆粒的形式附著于陽極基體表面，或沉淀于電解槽底，或懸浮于電解液中的泥狀物。由于工業發展迅速，工廠數量也越來越多，每年將有大量的陽極泥成為了固廢，為了有效的利用這些固體廢物可以從中提煉出有回收價值的金屬和減少對環境的污染具有重要的意義。

陶瓷實驗電熱板

本文主要通過陶瓷實驗電熱板對陽極泥的前處理消解實驗，并測定6種金屬含量，為固體廢物的金屬回收利用提供寶貴的參考方法。

實驗操作部分

1、試劑與儀器

1.1 鹽酸、高氯酸、硝酸、氫氟酸、硼酸，上述試劑除硼酸為分析純外，其余均為優級純。

1.2 準備好相應的金屬標準溶液

1.3 陶瓷實驗電熱板（HT-300陶瓷電熱板-格丹納）

2、樣品采集處理

2.1 采集某工業區的陽極泥，并將其混均勻。

2.2 陽極泥在120℃烘箱內干燥至恒重，研磨過150目篩，存于磨砂口的試劑瓶中，消解前干燥至恒重，冷卻后稱量。

3、陽極泥樣品進行陶瓷電熱板消解

稱取陽極泥0.1000g樣品放置玻璃杯中，過夜后再進行消解，加入5mL HF在陶瓷實驗電熱板上進行加熱至150℃保持60min，加10mL王水加熱至150℃保持30min，蒸至2-3mL加5mL HNO3和2mL HCLO4再將實驗電熱板加熱至200℃保持60min，升溫220℃保持30min，接著加入5mL HCL和5mL HBO3溶解，進行定容。同時做樣品空白實驗。

在消解過程中要掌握好加酸的時間，注意對樣品保持觀察。加入硼酸是為了更好的消解去除雜質，得到澄清的樣品。

4、陽極泥樣品消解精密度

稱取陽極泥0.1000g樣品，分別進行樣品的平行測試(n=9次)，測試結果的平均值(以質量分數計)和相對標準偏差(RSD)，如下表所示。

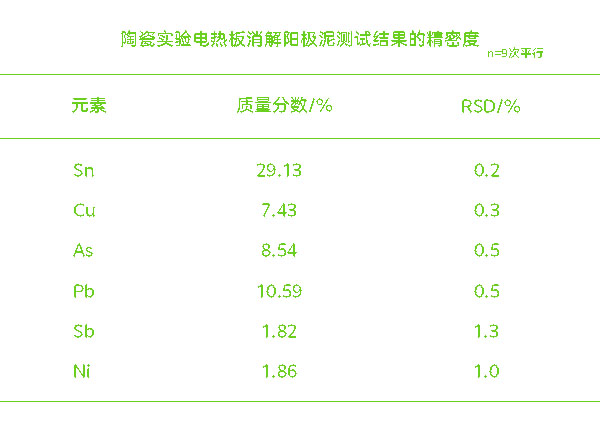

陶瓷實驗電熱板9平行次消解陽極泥精密度結果

5、實驗結論

陶瓷實驗電熱板對陽極泥的前處理消解滿足實驗要求，測試結果可信可靠。陶瓷電熱板大面積加熱臺面，在此次實驗中作用比較大，可以一次性大批量進行實驗消解，節省時間，提高效率。

陶瓷實驗電熱板分體設計在實驗人員在設置溫度操作時遠離酸霧，安全保障，實驗升溫過程比普通電熱板快，樣品之間受熱均勻。
